Chipdrive Installationsanleitung

Chipdrive Stempeluhren werden seit 2016 nicht mehr supportet und verkauft da der Hersteller im 2016 den Support und die Produktion eingestellt hat.

Wir sind nun auf den Hersteller INTUS umgestiegen. http://xmatik.ch/index.cfm?

Chipdrive Installationsanleitung 2016

1). Grundvoraussetzung ist , dass eine Installation von Xtime bestehen muss.

Danach den Ordner "Zeitdienst" in den Xtime Installationsordner kopieren >
C:\Program Files (x86)\Xtime oder C:\Program Files (x86)\Xtacho

Nun die srv_ins.exe als Admin ausführen. Somit wird der CHIPDRIVE Dienst als Windows-Dienst installiert.
Zu finden > im Windows unter „Dienste“ oder „Services“.

2). Stempeluhr anschliessen:
1. Strom
2. Netzwerk Kabel ans Netzwerk anschliessen

Im Falle das Xtime auf einem Einzelplatz PC installiert wird muss man eine freie IP-Adresse

finden. Oft ist es eine unter „100“ also z.B. 192.168.1.80

3).
Konfiguration einer fixen IP-Adresse:
Wenn dem Gerät eine feste IP-Adresse zugewiesen wird, muss diese manuell in der Stempeluhr eingetragen werden.

1. Drücke auf der Stempeluhr die Taste für den Service-Batch und dann die Taste "2", um zum IP-Menü zu gelangen.
2. Gib die IP-Adresse ein und bestätige mit "OK". Die Stempeluhr sollte die IP-Adresse nun gespeichert haben.
3. Gib diese IP-Adresse auch in Xtime unter "System", "Tabellen", "Stundenkontrolle", "Stempeluhren" ein.

Konfiguration einer DHCP-IP-Adresse:
Wenn die IP-Adresse per DHCP vergeben wird, kann die Stempeluhr auf dem Gerät auf DHCP anstelle einer festen IP-Adresse eingestellt werden. Gib diese IP-Adresse ebenfalls in Xtime unter
"System", "Tabellen", "Stundenkontrolle", "Stempeluhren" ein.

Falls sich die IP-Adresse der Stempeluhr ändert, muss die Konfiguration erneut vorgenommen werden:

1. Erstelle einen Service-Batch (siehe Punkt 7).
2. Halte den Service-Batch an der Stempeluhr und drücke die Taste "1", dann die Taste "2", um zum IP-Menü zu gelangen.
3. Gib die neue IP-Adresse ein und bestätige mit "OK". Die Stempeluhr sollte die neue IP-Adresse nun gespeichert haben.
4. Ändere diese IP-Adresse auch in Xtime unter
   "System", "Tabellen", "Stundenkontrolle", "Stempeluhren". Anschließend klicke im selben Fenster auf das Symbol "Weltkugel", um auf das Webinterface von Chipdrive zuzugreifen.
   Oftmals muss auch die neue IP des neuen Server im Webinterface nochmals manuell angepasst werden.

Login ist standardmässig immer > admin, admin

Unter Servernamen:
Die IP des Servers oder des PC's eintragen oder falls notwendig ändern

Unter Port:
Den Standard-Port 4236 eintragen

-> dann Projekt Tätigkeit -> Einstellungen vom Server beziehen

-> dann Chipdrive-Dienst, in den Windows-Diensten, neu starten.

Achtung Firmware Aktualisierung wird nicht empfohlen das kann zu unerwünschten Problemen führen
Zudem dürfte man dies nur wenn Java auf dem PC oder Server installiert ist

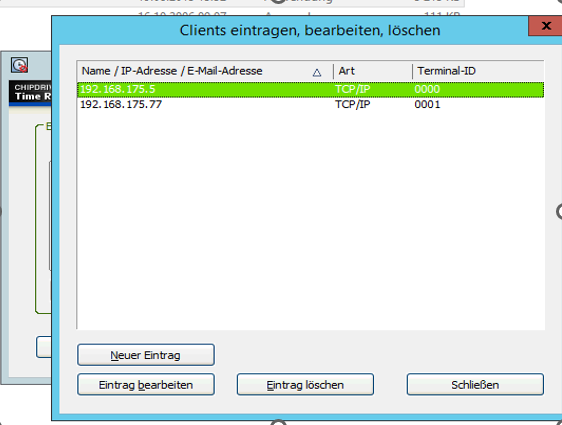

4). Im Zeitdienst Ordner die Datei "clocksrv" als Administrator ausführen und die Server und Stempeluhren IP‘s eintragen.
Die Nummer 0000 ist immer die Server IP. Dies ist eine Standardprogrammierung von Chipdrive.
Die Stempeluhren werden immer ab der Nummer 0001, 0002 usw…eingetragen.
Der Port ist Standardmässig immer 4236

Die Stempeluhren müssen in der gleiche Reihenfolge, 0001, 0002 usw.
im Xtime unter > "System, Tabellen, Stundenkontrolle, Stempeluhren" erfasst werden.
Die nur im Fall diese noch nicht vorhanden sind.

5).

-> Nun unter C:\ProgramData den Ordner „Protokoll“ erstellen.

-> Bei einer Server Installation einen SHARE erstellen für den CHIPDRIVE Ordner. Vollzugriff gewähren für alle User die im Xtime arbeiten.

6). Im Xtime den Jobserver einrichten oder anpassen
Gehe im Xtime zu-> „System > Jobserver“

-> Exportverzeichnis eintragen z.B. ->  SHARENAME\ProgramData\CHIPDRIVE
Optional: Besitz man den autom. "Jobserver/Stundenserver" kann man den Lokal Pfad verwenden also C:\ProgramData\CHIPDRIVE

-> Protokollverzeichnis eingeben z.B. -> SHARENAME\ProgramData\CHIPDRIVE\Protokoll
Optional: Besitz man den autom. "Jobserver/Stundenserver" kann man den Lokal Pfad verwenden C:\ProgramData\CHIPDRIVE

-> Protokolldatei: „Zeiten.txt.“

-> Häkchen setzten bei „täglich“

-> IP / Host: IP-Adresse oder Servername vom PC, wo der Zeitdienst installiert, ist

-> Port:  4236

-> Timeout (ms) 10000

7). Service Batch erstellen:
-> Den Kartenleser zum Erstellen der RFID-Tags USB an PC anschliessen.
-> Neue Person im Xtime erstellen (Name Nachname, Geburtsdatum, Zeitmodell)

Dann im Xtime Personalstamm (bei einer Person) auf -> Stempelkarten -> auf «Erfassen» klicken
«Service Batch» dann den RFID-Tag auf den Kartenleser legen.

-> Im Xtime Karte erstellen klicken -> Speichern
