VDO Smart Terminal von A bis Z konfigurieren

Detaillierte Bedienungsanleitung: Systemvoraussetzungen unter Punkt 1.5:

Allgemeines; Lieferumfang; Übersicht Downloadterminal; Touch-Display - VDO SmartTerminal Bedienungsanleitung [Seite 2] | ManualsLib

Wenn eine fixe IP für das Gerät verwendet, sollte das Terminal zuerst korrekt konfiguriert werden
(siehe PDF im Anhang  > VDO Smart Terminal Manuell IP einstellen)
Diese Vorkonfiguration findet direkt auf dem Gerät statt.

1. Wichtig:
Über die VDO TerminalTools Software können Sie keine Downloadterminals der alten Generation konfigurieren oder von diesen Daten abrufen. Falls Sie zusätzlich noch Downloadterminals der alten Generation nutzen möchten, so können Sie beide Versionen parallel betreiben.

Schliessen Sie alle laufenden Anwendungen, insbesondere einen laufenden Virenscanner, da dieser Probleme bei der Installation verursachen könnte.

2. Aktuelle VDO Software Installer hier herunterladen: https://www.fleet.vdo.com/vdosmartterminal

3. Software auf Server oder PC Installieren.

Sie müssen über Administratorrechte verfügen oder die Berechtigungen zum Installieren von Programmen besitzen, um die Software VDOSmartTerminal zu installieren.

Software als Administrator ausführen und kontrollieren, dass der Windows-Dienst läuft (siehe Bild)

Der Dienst läuft als Benutzer „Systemkonto" und kann von Ihrem Administrator in der Dienste -Verwaltung des Betriebssystems angepasst werden. Der Dienst verwendet eine lokale Datenbank die sich im Ordner „Data" befindet, um alle Daten zu speichern. Dieser befindet sich im selben Ordner wie der Dienst.

Nach der Installation stehen folgende zwei neue Desktop Verknüpfungen zur Verfügung.

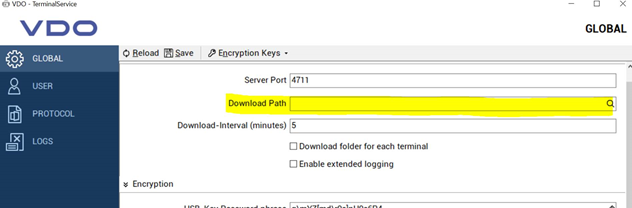

4. Nun die VDOTerminalService Software starten und das Standarddownloadverzeichnis eingeben (siehe Bild unten). Die Daten der Fahrerkarte werden in den von Ihnen angegebenen Pfad auf den PC oder Server übertragen.

In dieser Software können folgende Anpassungen gemacht werden:
- Der Kommunikations-Port, der für die Verbindung zwischen VDO TerminalTools und VDOTerminalService der verwendet wird, muss geändert werden.
- Das Standarddownloadverzeichnis für die Übertragung der Daten vom Terminal soll angepasst werden. - - Die Zugangsdaten aller Administratoren sind nicht mehr bekannt.

- Die Kommunikation zwischen dem VDO TerminalService und einem VDO SmartTerminal soll überwacht werden.

5. Nun die - VDOTerminalTools - Software starten (siehe Bild)

LOGIN für Administratoren ist von Werk aus:
admin
admin

LOGIN für Benutzer ist von Werk aus:
demo
demo

6. Beim aufstarten der VDOTerminalTools Software versucht sich diese automatisch mit dem VDO SmartTerminal zu verbinden.
Es sollte ein Popup erscheinen welches das Gerät für die automatische Erfassung anzeigt.

Ist dies nicht der Fall, sollte man das Gerät manuell in der Software erfassen.

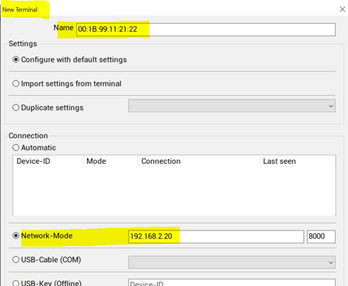

A) Neues Terminal > MAC Adresse des VDO Terminal angeben

B) IP Adresse des VDO Terminal angeben

• Verbindung per LAN anwählen, DNS oder fixe IP auswählen. (sollte dies nicht klappen bitte "USB-Cable COM" anwählen und sobald man das Termin abspeichern kann die Netzwerksettings wieder umstellen auf "Network Mode")
• Wenn Sie eine fixe IP verwenden dann müssen die Daten IP, Gateway, Subnet, DNS im Softwaremenu eingetragen und gespeichert werden.
• Sobald das Gerät erfasst wurde sieht am Statussymbol wie es von «Rot» auf «Orange» auf «Grün» wechselt. Dies passiert sobald es das Terminal im Netzwerk gefunden zum Server und dem VDO Service erfolgreich verbinden kann. Jedes mal wenn man die Network Settings ändert macht das Terminal einen Reboot.

Es kann zu folgenden Fehlersituationen bei der Einwahl in das System kommen:
